Steuerdioden-Array PGBT2504 mit schnell ansprechendem Transientenschutz und hoher Strombelastbarkeit

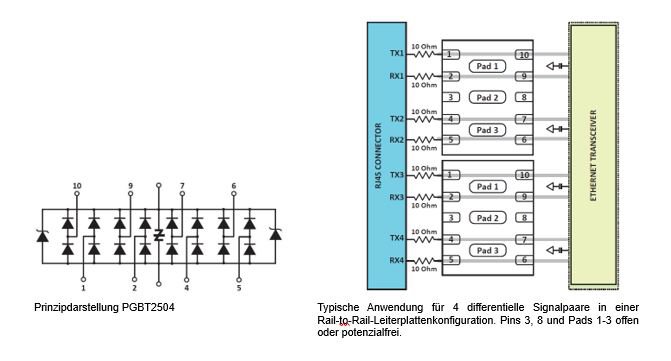

Die PGBT2504 und PGBT3304 sind hybride Steuerdioden/Thyristor-Arrays mit Differenzialmodus und schnellem Transientenschutz, die sich durch eine extrem niedrige Kapazität und eine sehr niedrige Klemmspannung auszeichnen. Diese Bauelemente ermöglichen eine höhere Strombelastbarkeit und schützen zweipaarige Datenleitungen. Der PGBT2504 und der PGBT3304 eignen sich ideal für Gigabit-Ethernet-Schnittstellen in der Luft- und Raumfahrt sowie in militärischen Anwendungen. Diese Bausteine können mit der externen Hinzufügung von 10-Ohm-Widerständen pro Datenleitung den Pin-Injektionspegeln gemäß DO-160G-Anforderungen standhalten. Darüber hinaus erfüllen der PGBT2504 und der PGBT3304 die Anforderungen der IEC 61000-4-2, 61000-4-2 und 61000-4-5.

Das Modul wird in einem DFN-10 Gehäuse ausgeführt und hat eine Impulsspitzenleistung von
500 Watt (Tp = 8/20 μs). Der ESD-Schutz liegt bei > 25 kV und die Kapazität bei äußerst geringen
1,0 pF (I/O – I/O).

Ihr direkter Draht

Bauelemente

Frank Martin

Tel.: 07132 / 9969-15
Fax: 07132 / 9969-615
frank.martin@sinus-electronic.de

Bezeichnende Anwendungsbereiche sind:

• Gigabit Ethernet
• 2.5GbE
• RJ-45 Stecker
LVDS Interface

Dieses Steuerdioden-Array ist selbstverständlich auch REACH und RoHS konform.

Datenblatt PGBT2504

Für Rückfragen und weiteren Informationen stehen wir Ihnen gerne zur Verfügung.
